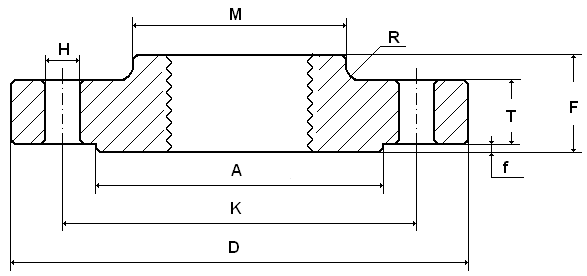

SABS 1123 600/4 TH螺纹法兰属于SABS法兰标准体系。是SABS法兰(又称SABS法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是SABS 1123 600/4 TH螺纹法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
|
压力 |
通径 |
外径 |
中心距 |
孔径 |
孔数 |
内径 |
盘厚 |
总高 |
突台径 |
R |
水线台 |
水线高 |
RF单重 |
FF单重 |
|
PN |
DN |
D |
K |
H |
|
BSP |
T |
F |
M |
R |
A |
f |
KG |
KG |
|
Nominal pressure 600 kPa |
10 |
75 |
50 |
11 |
4 |
15.00 |
8 |
16 |
25 |
4 |
35 |
2 |
0.27 |
0.32 |
|
15 |
80 |
55 |
11 |
4 |
17.00 |
8 |
16 |
30 |
4 |
40 |
2 |
0.32 |
0.37 |
|
|
20 |
90 |
65 |
11 |
4 |
22.50 |
8 |
18 |
40 |
4 |
50 |
2 |
0.43 |
0.49 |
|
|
25 |
100 |
75 |
11 |
4 |
29.00 |
8 |
18 |
50 |
4 |
60 |
2 |
0.54 |
0.62 |
|
|
32 |
120 |
90 |
14 |
4 |
37.50 |
8 |
20 |
60 |
6 |
70 |
2 |
0.78 |
0.89 |
|
|
40 |
130 |
100 |
14 |
4 |
43.50 |
8 |
20 |
70 |
6 |
80 |
3 |
0.95 |
1.13 |
|
|
50 |
140 |
110 |
14 |
4 |
55.00 |
8 |
22 |
80 |
6 |
90 |
3 |
1.10 |
1.30 |
|
|
65 |
160 |
130 |
14 |
4 |
71.00 |
8 |
26 |
100 |
6 |
110 |
3 |
1.57 |
1.80 |
|
|
80 |
190 |
150 |
18 |
4 |
83.50 |
10 |
28 |
110 |
8 |
128 |
3 |
2.37 |
2.71 |
|
|
100 |
210 |
170 |
18 |
4 |
108.50 |
10 |
34 |
130 |
8 |
148 |
3 |
2.77 |
3.15 |
|
|
125 |
240 |
200 |
18 |
8 |
134.00 |
13 |
39 |
160 |
8 |
178 |
3 |
4.31 |
4.74 |
|
|
150 |
265 |
225 |
18 |
8 |
159.50 |
13 |
39 |
185 |
10 |
202 |
3 |
4.92 |
5.41 |
