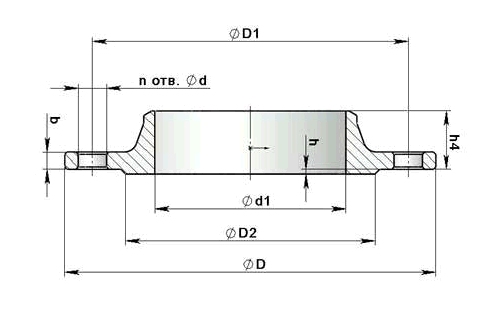

GOST 12821 PN2.5 WN高颈法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12821 PN2.5 WN高颈法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
|
压力 |
尺寸 |
外径 |
中心距 |
孔径 |
大头径 |
小头径 |
内径 |
盘厚 |
总高 |
孔数 |
单重 |
|
PN |
Dy, mm |
pa3MepbI MM |
K-BO OTB. |
Macca, Kr |
|||||||
|
D |
D1 |
d |
Dm, mm |
Dn, mm |
d1 MM |
b |
h4 |
n, WT. |
|||
|
|
PN = 2,5 Mna (25 krc/cm2) |
||||||||||
|
PN=2.5 |
15 |
95 |
65 |
14 |
30 |
19 |
12 |
14 |
33 |
4 |
0,79 |
|
20 |
105 |
75 |
38 |
26 |
18 |
34 |
0,97 |
||||
|
25 |
115 |
85 |
45 |
33 |
25 |
36 |
1,18 |
||||
|
32 |
135 |
100 |
|
56 |
39 |
31 |
16 |
43 |
1,83 |
||
|
40 |
145 |
110 |
64 |
46 |
38 |
45 |
2,19 |
||||
|
50 |
160 |
125 |
18 |
76 |
58 |
49 |
17 |
2,78 |
|||
|
65 |
180 |
145 |
96 |
77 |
66 |
19 |
50 |
8 |
3,71 |
||
|
80 |
195 |
160 |
110 |
90 |
78 |
52 |
4,44 |
||||
|
100 |
230 |
190 |
22 |
132 |
110 |
96 |
21 |
58 |
6,51 |
||
|
125 |
270 |
220 |
26 |
160 |
135 |
121 |
23 |
65 |
9,41 |
||
|
150 |
300 |
250 |
186 |
161 |
146 |
25 |
68 |
12,52 |
|||
|
200 |
360 |
310 |
245 |
222 |
202 |
27 |
75 |
12 |
17,44 |
||
|
250 |
425 |
370 |
30 |
300 |
278 |
254 |
29 |
24,4 |
|||
|
300 |
485 |
430 |
352 |
330 |
303 |
32 |
80 |
16 |
33,29 |
||
|
350 |
550 |
490 |
33 |
406 |
382 |
351 |
36 |
85 |
46,57 |
||
|
400 |
610 |
550 |
464 |
432 |
398 |
40 |
100 |
64,81 |
|||
|
500 |
730 |
660 |
39 |
570 |
535 |
500 |
44 |
20 |
88,91 |
||
|
600 |
840 |
770 |
670 |
636 |
600 |
49 |
115 |
123,7 |
|||
|
800 |
1075 |
990 |
45 |
874 |
826 |
790 |
55 |
135 |
24 |
213,9 |
|
|
1000 |
1315 |
1210 |
56 |
1084 |
1028 |
992 |
59 |
150 |
28 |
312,12 |
|
|
1200 |
1525 |
1420 |
1288 |
1228 |
1192 |
62 |
160 |
32 |
387,5 |
||
