DIN 2502 PN16 PL平板法兰标准

发表时间：2017/6/8 9:08:35 汇编：

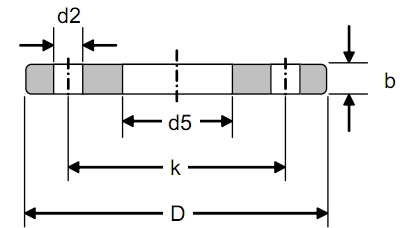

DIN 2502 PN16 PL平板法兰属于德标法兰标准体系。是德标法兰(又称DIN法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是DIN 2502 PN16 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

压力	通径	管径		内径	外径	厚度	--	中心距	孔数	螺栓	孔径	重量
PN	DM	d1		d5	D	b	e	k	--	--	d2	KG
PN	DM	ISO	DIN	d5	D	b	e	k	--	--	d2	KG
DIN 2502 PN16 平板法兰	10	17.2	—	17.7	90	14	—	60	4	—	14	0.60
	15	21.3	—	22	95	14	—	65	4	—	14	0.67
	20	26.9	—	27.6	105	16	—	75	4	—	14	0.94
	25	33.7	—	34.4	115	16	—	85	4	—	14	1.11
	32	42.4	—	43.1	140	16	—	100	4	—	18	1.62
	40	48.3	—	49	150	16	—	110	4	—	18	1.86
	50	60.3	—	61.1	165	18	—	125	4	—	18	2.47
	65	76.1	—	77.1	185	18	—	145	4	—	18	3.00
	80	88.9	—	90.3	200	20	—	160	8	—	18	3.61
	100	114.3	—	115.9	220	20	--	180	8	—	18	4.00
	125	139.7	—	141.6	250	22	—	210	8	—	18	5.41
	150	168.3	—	170.5	285	22	—	240	8	—	22	6.55
	175	193.7	—	196.1	315	24	—	270	8	—	22	8.43
	200	219.1	—	221.8	340	24	—	295	12	—	22	8.97
	250	273	—	276.2	405	26	—	355	12	—	26	12.77
	300	323.9	—	327.6	460	28	—	410	12	—	26	16.61
	350	355.6	—	359.7	520	30	—	470	16	—	26	24.10
	400	406.4	—	411	580	32	—	525	16	—	30	30.22
	450	457	—	462.3	640	38	—	585	20	—	30	41.71
	500	508	—	513.6	715	38	—	650	20	—	33	52.91
	600	610	—	616.5	840	42	—	770	20	—	36	77.64
	700	711	—	716	910	44	—	840	24	—	36	77.19
	800	813	—	818	1025	50	—	950	24	—	39	106.43
	900	914	—	920	1125	54	—	1050	28	—	39	125.49
	1000	1016	—	1022	1255	60	—	1170	28	—	42	178.12
