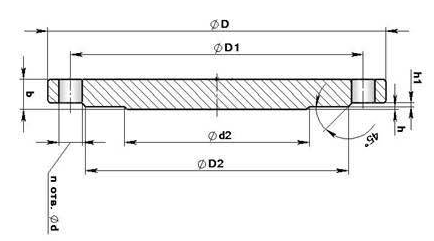

GOST 12820 PN0.6 PL平板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12820 PN0.6 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
|
压力 |
尺寸 |
外径 |
中心距 |
内径 |
盘厚 |
孔径 |
孔数 |
单重 |
|
PN |
Dy, mm |
|
pa3Mepbi, mm |
|
K-BO OTB. |
Macca.Kr |
||
|
D |
D1 |
dB |
b |
d |
n,WT. |
|||
|
|
PN=0,6 Mna (6 krc/cm2) |
|||||||
|
|
15 |
80 |
55 |
19 |
10 |
|
|
0.33 |
|
|
20 |
90 |
65 |
26 |
12 |
11 |
|
0.53 |
|
|
25 |
100 |
75 |
33 |
12 |
|
|
0.64 |
|
|
32 |
120 |
90 |
39 |
13 |
|
|
1.01 |
|
|
40 |
130 |
100 |
46 |
13 |
14 |
4 |
1.21 |
|
|
50 |
140 |
110 |
59 |
13 |
|
1.33 |
|
|
|
65 |
160 |
130 |
78 |
13 |
|
|
1.63 |
|
|
80 |
185 |
150 |
91 |
15 |
|
|
2.44 |
|
|
100 |
205 |
170 |
110 |
15 |
|
|
2.85 |
|
|
125 |
235 |
200 |
135 |
17 |
18 |
|
3.88 |
|
PN = 0.6 |
150 |
260 |
225 |
161 |
17 |
8 |
4.39 |
|
|
|
200 |
315 |
280 |
222 |
19 |
|
|
5.89 |
|
|
250 |
370 |
335 |
273 |
20 |
|
|
7.67 |
|
|
300 |
435 |
395 |
325 |
20 |
|
12 |
10.28 |
|
|
350 |
485 |
445 |
377 |
22 |
22 |
|
12.58 |
|
|
400 |
535 |
495 |
426 |
24 |
16 |
15.2 |
|
|
|
500 |
640 |
600 |
530 |
25 |
|
19.72 |
|
|
|
600 |
755 |
705 |
630 |
25 |
26 |
20 |
26.24 |
|
|
800 |
975 |
920 |
820 |
27 |
30 |
24 |
46.14 |
|
|
1000 |
1175 |
1120 |
1020 |
31 |
28 |
64.36 |
|
|
|
1200 |
1400 |
1340 |
1220 |
34 |
33 |
32 |
99.03 |
